拜读了很多模块化设计的论文，始终一团雾水。HOT公司针对非工艺工程师的培训材料，简单明了用图诠释了什么是模块化设计。

模块化就是把主要系统分别设计组装成独立的模块，然后按需拼装。



为什么做模块化设计？

快速实施项目

降低设计成本

简化土建安装流程，节省工期

调试经验积累更快

运营和维护系统易标准化



模块化设计简例



第一步，建立主要流程的“模块”

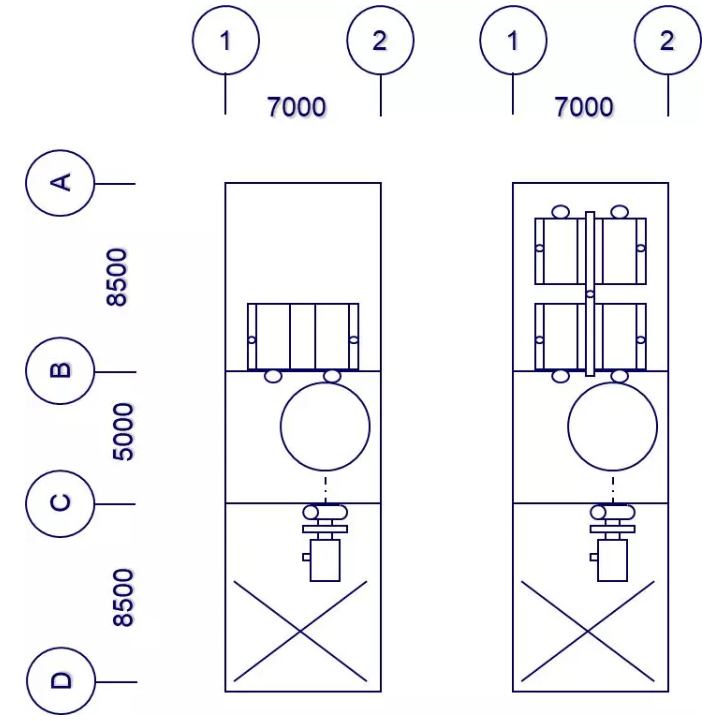

脱泥模块

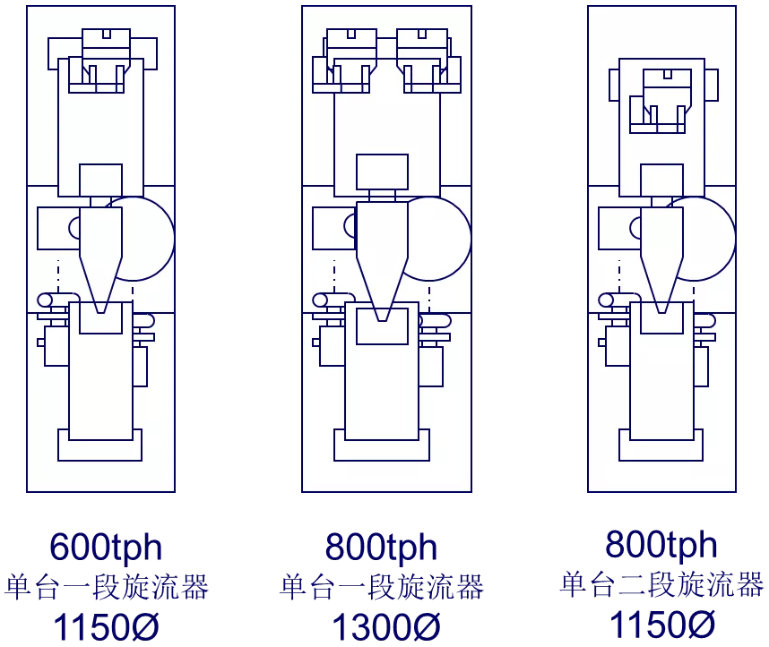

重介旋流器模块



悬浮液模块

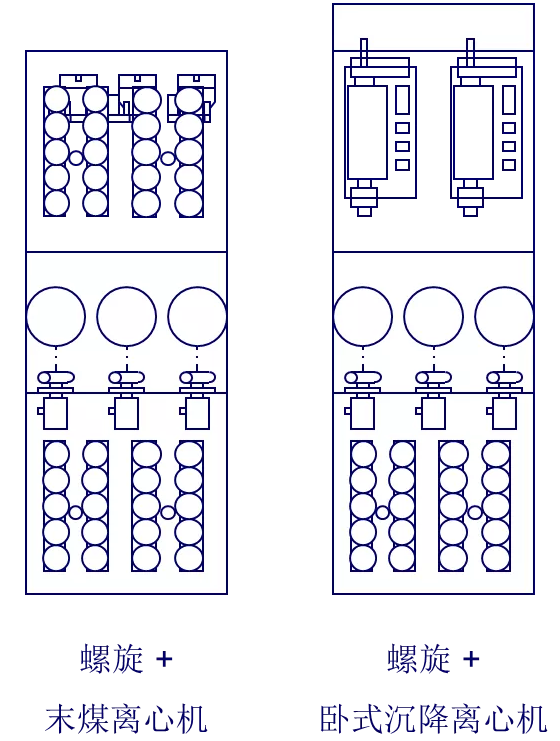

螺旋分选溜槽模块

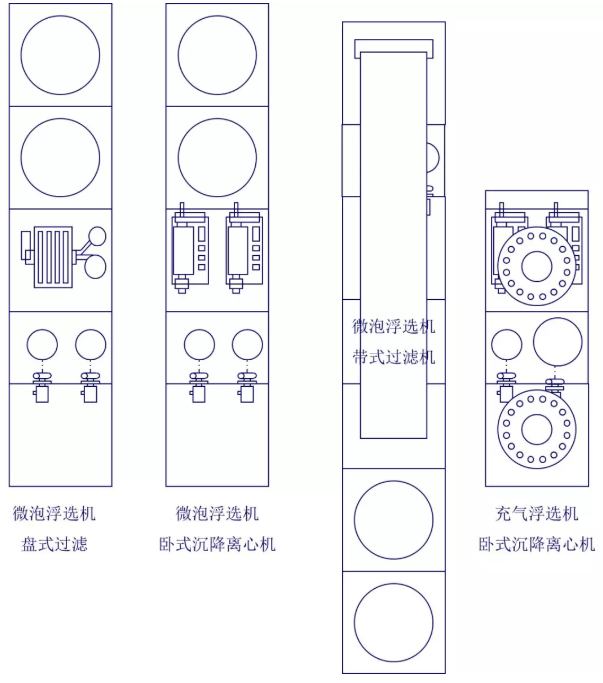

浮选模块





第二步 依据可选性，按需“组合”各模块

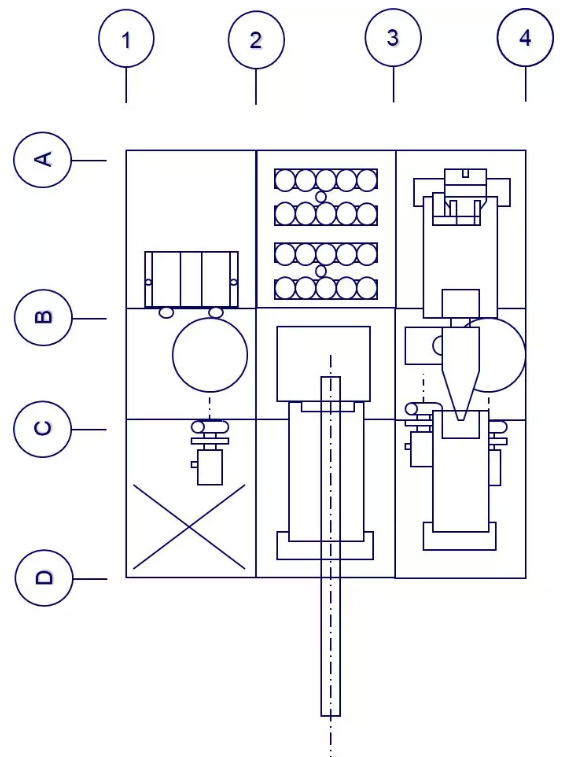

比如：设计一个600吨/时(600TPH)的“重介旋流器+螺旋”流程



比如，设计一个800吨/时(800TPH)的“重介旋流器+螺旋”流程

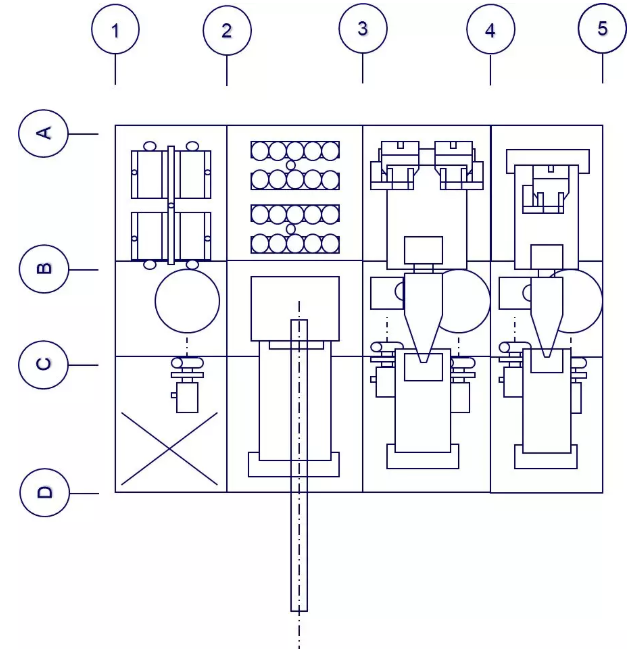

比如，设计一个800吨/时(800TPH)两段两产品“重介旋流器+螺旋”流程

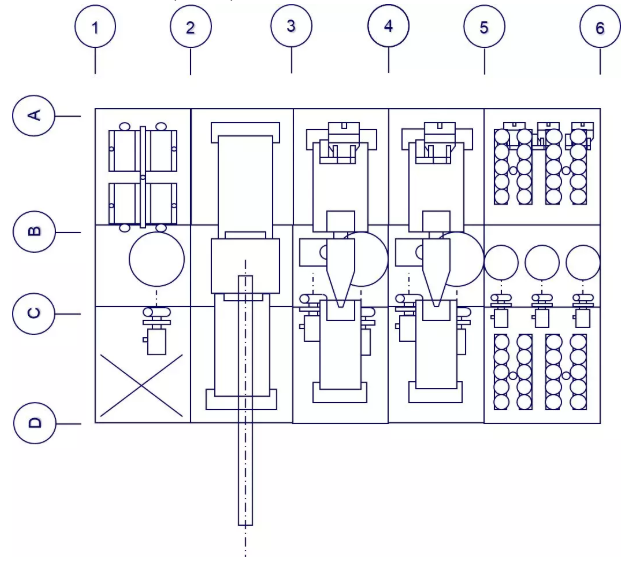

比如，设计一个1200吨/时(1200TPH)的 “双重介旋流器+螺旋”流程

比如，设计一个1600吨/时(1600TPH)的 “双重介旋流器+螺旋”流程

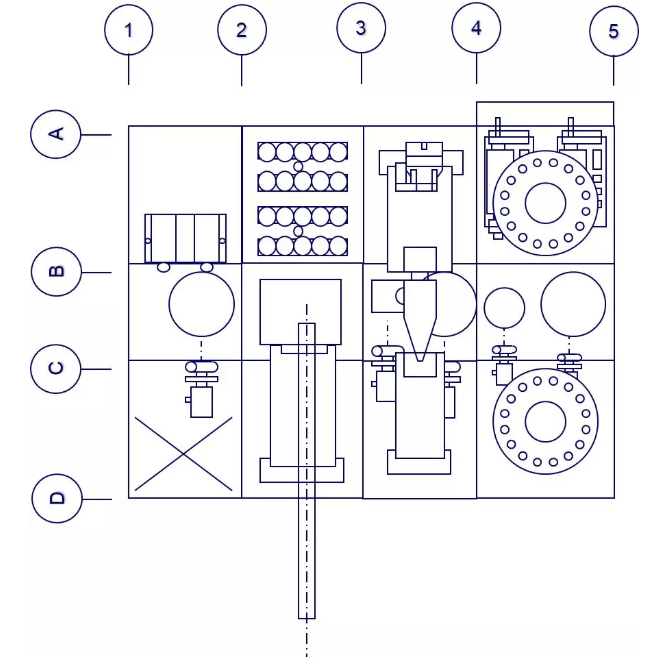

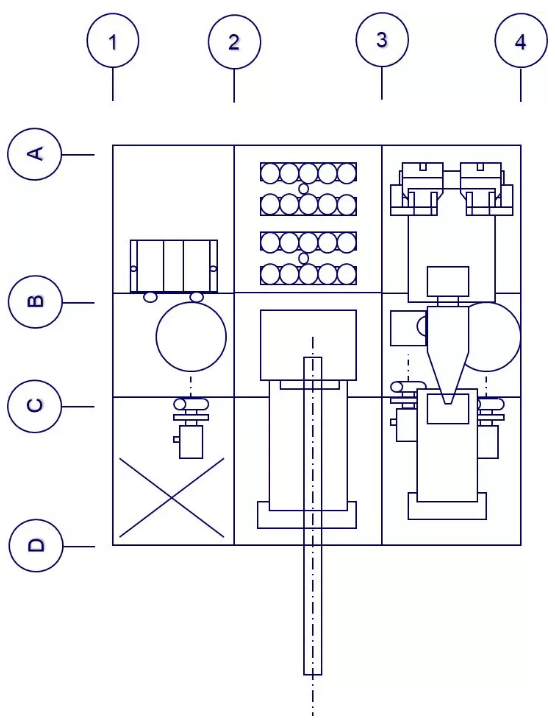

比如，设计一个600吨/时(600TPH)的 “重介旋流器+螺旋+浮选”流程

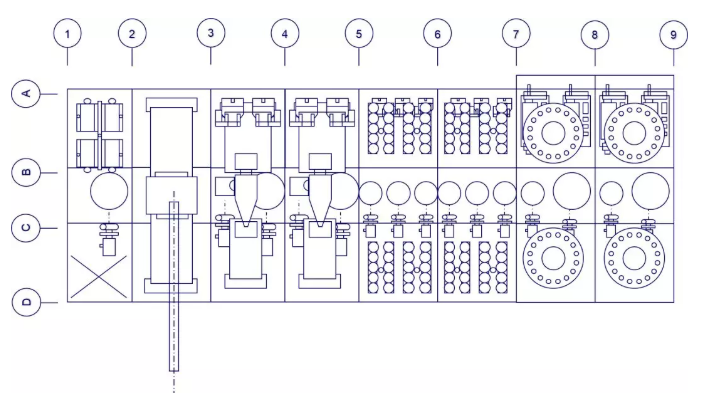

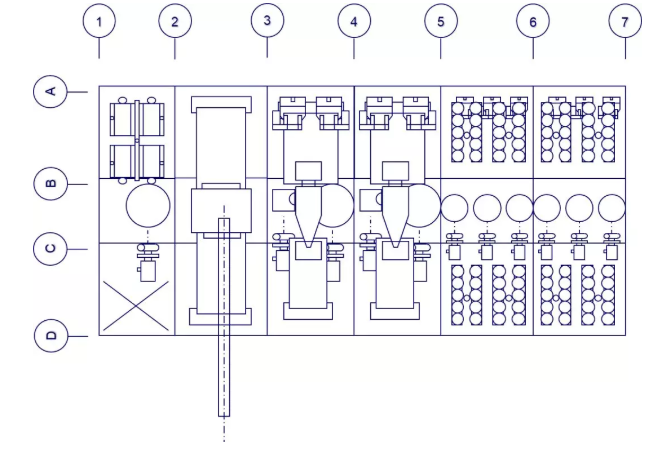

比如，设计一个1600吨/时(1600TPH)的 “双重介旋流器+螺旋+浮选”流程





类似这样，将各模块，按需组合，就是模块化设计。



结合模块化设计，“叠煎饼”是常用的建筑和安装方式(Pancake construction)。

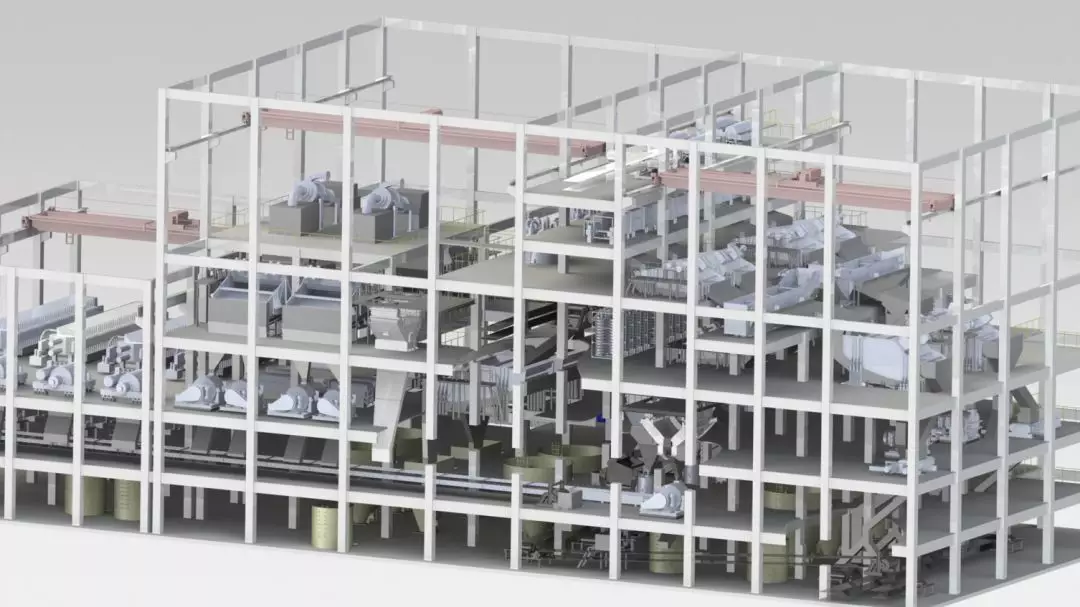

这个太简单，下面这个三维设计简单不简单？



图片提供 Wakanda Minerals Co., Limited



密密麻麻，不方便看？——

这个去掉楼层的设备剖面怎么样？



图片提供 Wakanda Minerals Co., Limited



还不够直观？只有放大招了，请看一个压滤车间的安装模拟三维视频。





视频提供 北京浩沃特矿业技术有限公司

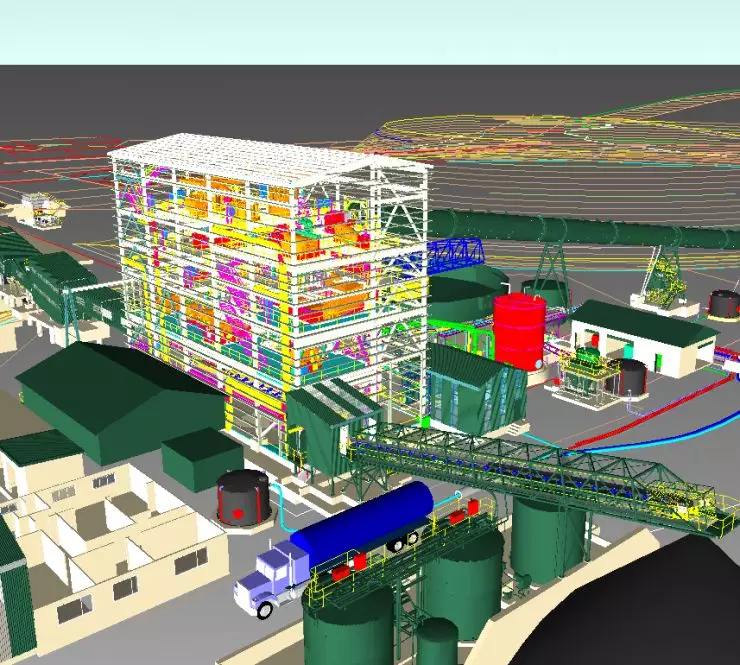

使用三维设计的选厂概念图

图片提供 北京浩沃特矿业技术有限公司
