采金船

采金船

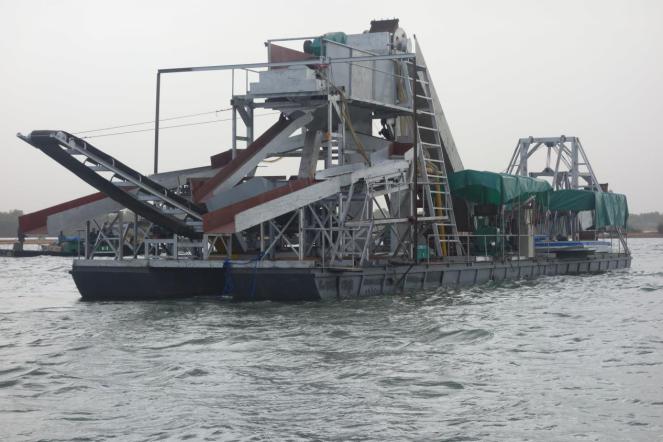

简介:采金船又称淘金船,即在河道浅海中洗选黄金的船舶,有双浮体浮起动力和另外的采金装置。是一种集采矿作业、选矿作业为一体的水上联合工厂,是一种砂金开采设备,它包括挖掘系统、选矿及供水系统、废矿及尾矿排弃系统、甲板机械、船体、上部钢构、供电等几个基本系统。


采金船


分类:液压采金船,机械式采金船,绞吸式采金船,射吸式采金船,钻探式采金船,沙金共取船,铁金共取船,有破碎机的釆金船,挖斗式采金船


工艺流程:矿物料由装载机(挖掘机)上料于给料机,由给料机均匀的给料于冲洗槽,经冲洗槽的高压水枪冲洗跟矿物料一起进入振动筛,0.6cm以下的进入自动洗选机,0.6-1cm的矿物料在分级筛内清洗干净后进入选大颗粒金的设备内把大颗粒选取,1cm以上的矿物料洗干净后排走。0.6cm以下的矿物料进入自动洗选机内,经自动洗选机去泥浆水、轻砂、进一步精选后,重矿物经自动洗选机带到6黄金精选机内进行最后一步精选。整套设备配有配电系统可一个人操作。

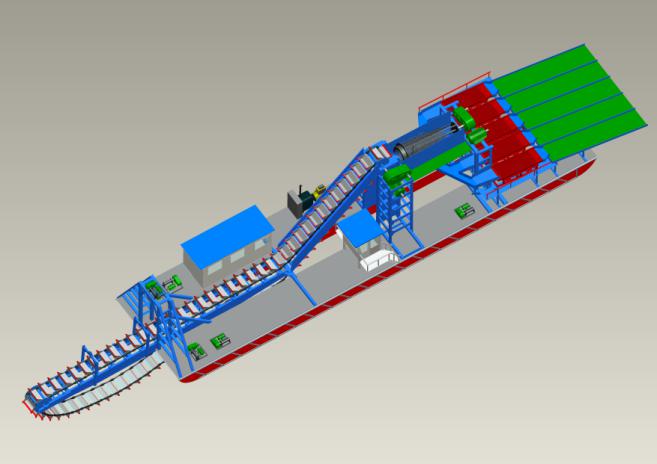

结构原理

1 、挖掘系统:由挖斗链、主驱动、斗架等组成,主要用于完成表土和矿砂的采挖作业。

2 、选矿设备:由圆筒筛、选金组合螺旋溜槽、粗选设备和精选设备组成,用于完成矿砂的洗矿、碎散、筛分、粗选和精选作业。

3 、尾矿排弃系统:由胶带输送机、砂泵等组成,用于输送排弃砾石和尾矿。

4 、供水及中矿输送系统:由水泵、砂泵、水管、砂泵管管系等组成,用于供水和中矿矿浆输送。

5 、绞车系统:由斗架提升绞车、首绳绞车、提锚绞车、横移绞车和登岸桥绞车等组成,用于进船、调船、系船、船的横移及斗架、桩柱、登岸桥的升降等。

6 、起重设备:由船首起重机、主驱动间起重机和其他起重设备所组成,用于完成各种起重工作。

7 、船体及船体设施:由平底船和各种船体设施所组成,用于安装采金船的各种设备和结构,使采金船能平稳地飘浮于水上作业。

8 、上部钢结构及房屋 : 由主桁架、前桅架、后桅架、操纵室、办公室、厂房、楼梯走台和登岸桥等组成,用于支撑和布置各种设施和设备,保证采金船在作业时操作方便,安全可靠。

9 、桩柱设置:由桩柱、缓冲装置、滑轮等组成,用于采金船采金时的船体定位和移步。

10 、压力系统:由空气压缩机、贮气罐、气压原件及管路等组成,用于给斗架提升机、提锚机等设备气闸刹车提供压力能源。

11 、供电与电气控制系统:由供电、电力拖动、电气控制及照明等部分组成,用于驱动控制采金船各种电气设备及全船照明等。
